河北玻璃鋼儲存罐的安裝流程
作者：hengke來源：天津盛昊環(huán)保設(shè)備有限公司時間：2018-08-17 08:53訪問量：次
描述：玻璃鋼儲存罐的安裝流程：1、準備工作；2、上下封頭成型加強。封頭按結(jié)構(gòu)分內(nèi)襯層和結(jié)構(gòu)層；3、筒體內(nèi)襯成型；4、玻璃鋼儲存罐組裝；5、玻璃鋼儲存罐整體加強；6、玻璃鋼儲存罐外保護層。整體制作完畢后（包括配件安裝），噴涂防護層，抗老化膠衣樹脂添加紫外線吸收劑、增韌劑；7、裝配管口。根據(jù)圖紙劃線定位，開孔安裝管口；8、送檢、試水、試壓。
河北玻璃鋼儲存罐的安裝流程
用戶在購買回玻璃鋼儲存罐后需要對其進行安裝才能夠使用，那用戶在安裝玻璃鋼儲存罐時需要怎樣的流程呢，給大家做一下介紹：
（1）仔細閱讀設(shè)計文件，注意模具的選用、各部分尺寸、原材料選用、鋪層設(shè)計等關(guān)鍵事項，做到心中有數(shù)。
（2）設(shè)備調(diào)試。首先認真檢查設(shè)備運轉(zhuǎn)及工作部位是否正常，特別要細心檢查樹脂-固化劑雙組分泵是否有堵塞現(xiàn)象，之間配比是否達到設(shè)計要求；要確 保脫模、纏繞、制襯、修整等設(shè)備的運行穩(wěn)定和工作精度。
（3）清理模具。要求模具表面無坑凹、雜物、粉塵及其他附著物，模具要作到表面平滑，有問題及時修理、維護。
（4）纏聚酯薄膜。為方便脫模，在模具表面應(yīng)包覆1層聚酯薄膜，薄膜搭接寬度1～2㎝，厚度為40um之間。要求薄膜無破損，無皺折，兩面光滑潔凈。薄 膜產(chǎn)品質(zhì)量滿足GB 13950-1992的要求。
2、玻璃鋼儲存罐上下封頭成型加強。封頭按結(jié)構(gòu)分內(nèi)襯層和結(jié)構(gòu)層。
（1）封頭內(nèi)襯層成型與筒體內(nèi)襯成型工藝及原材料相同，采用噴槍噴射成型，樹脂含量高。封頭內(nèi)襯層鋪設(shè)完畢，深度固化。
（2）鋪設(shè)封頭結(jié)構(gòu)層，噴槍噴射噴射紗與玻璃布交替進行。玻璃布各單層鋪設(shè)過程中應(yīng)施加合理的張力，相互之間適量搭接，并用組合壓輥反復(fù)滾壓趕 出氣泡以保證纖維完全浸透。要求各增強材料層達到設(shè)計的樹脂含量要求。
（3）過程檢驗，深度固化，脫模。
3、玻璃鋼儲存罐筒體內(nèi)襯成型。內(nèi)襯按結(jié)構(gòu)又分內(nèi)襯層和過渡層，主要起防腐防滲作用。
（1）內(nèi)襯樹脂配制。根據(jù)當(dāng)時的工作環(huán)境、溫度條件作出的樹脂配方體系進行內(nèi)襯樹脂配兌，配料量要根據(jù)制造進度合理掌握。當(dāng)現(xiàn)場情況發(fā)生變化時 ，制造部門應(yīng)及時調(diào)整配方，并按新配方配制需用的樹脂。
（2）按設(shè)計要求的鋪層步驟進行內(nèi)襯層制作。內(nèi)襯的制作采用鋼制模具，進口維納斯噴槍噴射成型。內(nèi)襯樹脂含量高，具有很好的防腐防滲作用，其內(nèi) 襯層樹脂含量為80%-90%，過渡層樹脂含量為68%-78%。
（3）過程檢驗。按設(shè)計要求鋪覆完各層后，要求操作工人進行初步的質(zhì)量檢測：內(nèi)襯是否達到設(shè)計厚度,局部是否有貧膠、掛膠現(xiàn)象,是否有白斑、氣泡 ，若發(fā)生上述情況應(yīng)及時采取處理措施。
（4）內(nèi)襯深度固化，脫模。
4、玻璃鋼儲存罐組裝。
（1）將固化好的筒體內(nèi)襯和封頭脫模，切割成設(shè)計文件規(guī)定的尺寸。
（2）用組裝環(huán)將筒體內(nèi)襯和封頭對接，將組裝環(huán)調(diào)整到公稱直徑Φ-30mm，組裝環(huán)插入筒體內(nèi)襯，脹緊組裝環(huán)至工稱直徑Φ-15mm，將下封頭套在組裝環(huán) 外露部分，緩慢脹緊組裝環(huán)，并測量內(nèi)襯周長及3點（均布）直徑，至達到標準要求。
（3）鋪設(shè)對接縫外加強層，打磨接縫區(qū)，由內(nèi)至外階梯式（寬度遞增）鋪設(shè)外接縫，最外層寬度不小于250mm。整體加強完畢，用內(nèi)襯樹脂及短切氈粘接 內(nèi)縫，由外至內(nèi)階梯式（寬度遞增）鋪設(shè)。
（4）過程檢驗。
5、玻璃鋼儲存罐整體加強。
（1）將組裝好的設(shè)備殼體接入數(shù)控纖維纏繞機，打磨、修整設(shè)備殼體外表面。在內(nèi)襯管口處鉆孔，充氣保證內(nèi)襯的圓度。
（2）用短切氈局部加強下封底與筒體拐角應(yīng)力集中區(qū)，調(diào)整纏繞角及封頭包角，依適應(yīng)封頭應(yīng)力集中特性，下封頭包敷寬度大于250mm，筒體包敷高度 400mm。
（3）采用一高三多、退纏進噴，噴射紗、環(huán)向與交叉纏繞交替進行，并通過調(diào)整內(nèi)襯轉(zhuǎn)速及纖維張力，保證罐壁樹脂含量。外斜底設(shè)備下封頭底面與設(shè) 備軸線不垂直，調(diào)整纏繞設(shè)備及纏繞參數(shù)，整體加強中交叉纏繞的纏繞長度大于設(shè)備筒體長度，纏繞紗對設(shè)備上下封頭形成花蕾式包敷。
（4）過程檢驗，深度固化。
6、玻璃鋼儲存罐外保護層。整體制作完畢后（包括配件安裝），噴涂防護層，抗老化膠衣樹脂添加紫外線吸收劑、增韌劑。
7、裝配管口。根據(jù)圖紙劃線定位，開孔安裝管口。
8、送檢、試水、試壓。
.jpg)

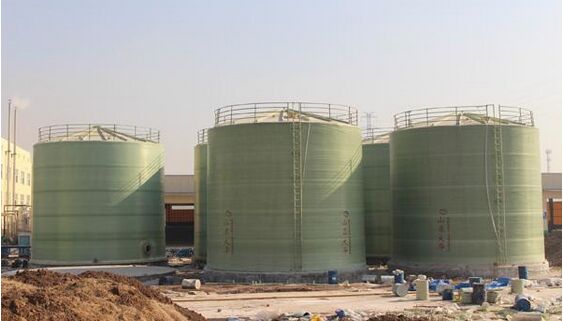

場纏繞大型立式.jpg)
